执行标准: Q/HTIDC  04-2023《钢丝增强聚乙烯复合耐磨管》

说明：

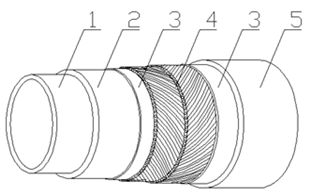

1耐磨层；  2聚乙烯层；  3粘接树脂层；  4钢网骨架；  5聚乙烯外层。

“华创”牌钢丝增强聚乙烯复合耐磨管是以粘接树脂包覆处理后的高强度钢丝连续螺旋缠绕成型的芯层为增强骨架，采用粘接树脂、聚乙烯和改性聚烯烃耐磨料通过挤出成型方法复合成一体的管材。

管材外壁宜为黑色，内壁宜为白色。当采用其他颜色时，可由供需双方协商。

管材内外表面应清洁、光滑，不允许有气泡、明显的划伤、凹陷、杂质、裂纹及脱层等缺陷；

管材端头应切割平整，与管轴线垂直，端部应封口。

聚乙烯原材料：

生产管材应使用PE 80及以上级别的聚乙烯管材专用料。仅可加入必要的添加剂，添加剂应均匀分散，并应符合表1的规定。

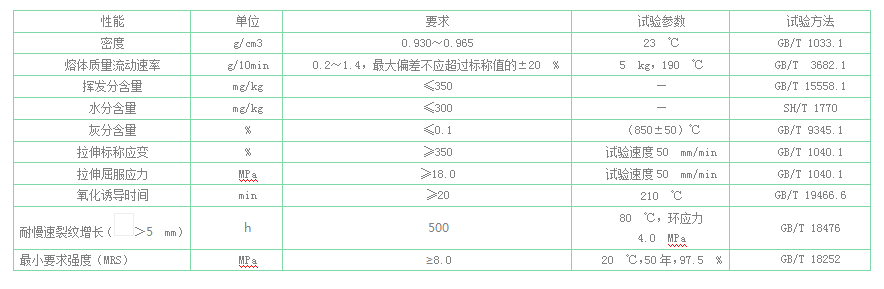

聚乙烯原料的性能

本厂的同一牌号的生产同种产品的清洁回用料，可掺入同种原料中使用，回用料所占整个聚乙烯原料的比例不应超过5%，并应分散均匀，所生产的管材应符合标准的要求。不应使用外部回收料、回用料。

钢丝：

钢丝表面应镀有连续、均匀的镀层，钢丝表面不应有明显色差、锈蚀、油渍或其他残留物，且无破损、无压痕等对使用有害的缺陷。

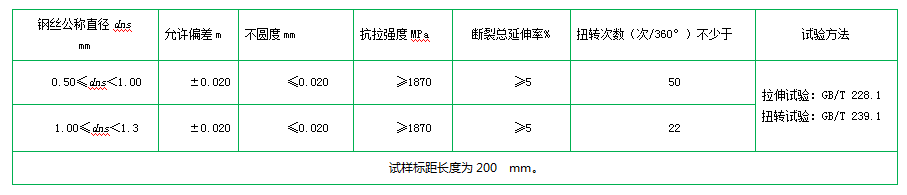

钢丝的尺寸和力学性能

不同规格管材所用的钢丝公称直径、钢丝数量、缠绕角度及方向应符合下表要求。

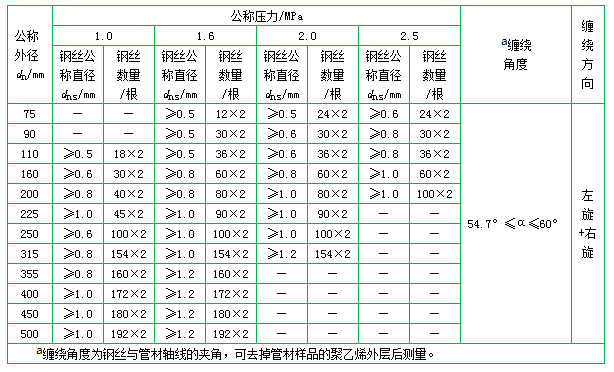

钢丝公称直径、缠绕角度及方向

粘接树脂：

粘接树脂的基本性能

改性聚烯烃耐磨料：

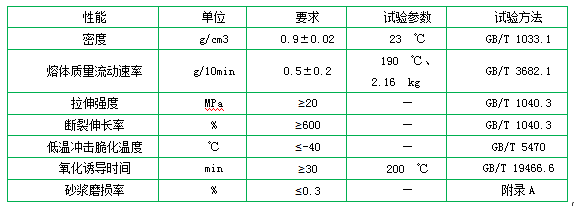

改性聚烯烃耐磨料的性能

压力折减系数：

管材在输送20 ℃以上介质时对其公称压力进行修正，修正方法以表7所示公称压力乘以表6所示折减系数。

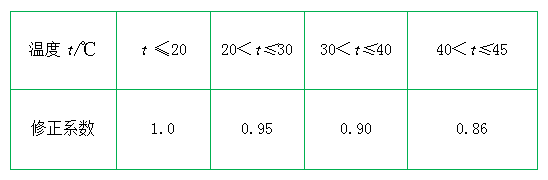

压力折减系数

规格尺寸：

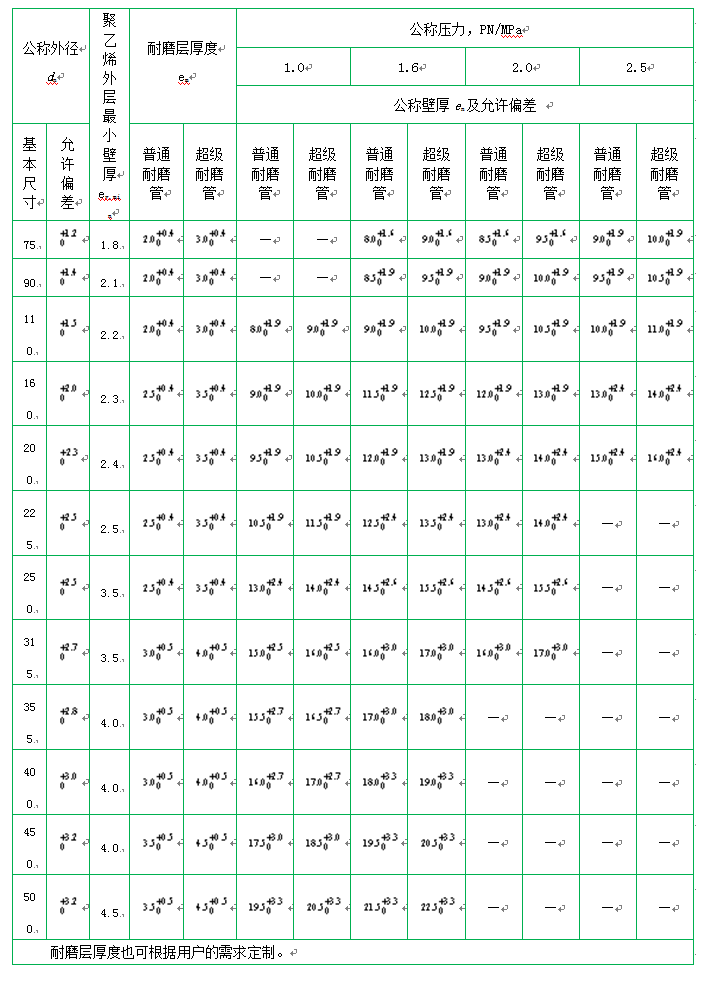

规格尺寸表（单位毫米）

管材标准长度：

管材标准长度可分为6 m、9 m、12 m，长度允许偏差为+0.5％，当用户对管材长度提出要求时，也可由供需双方另行商定。

不圆度：

管材不圆度偏差应不超过0.05 dn。
