喷涂法

喷涂法是指在管道内壁喷涂一定厚度的材料，凝固后形成管道内衬的防腐管道修复方法。该方法施工速度快，过流断面损失小，可适应不同的管径、截面形状和弯曲度，但原管道需保持一定的结构完整性。根据喷涂材料不同，喷涂法可分为水泥砂浆喷涂法、环氧树脂喷涂法和聚酯树脂喷涂法等。其中水泥砂浆喷涂适用管径为DN100～4500mm，环氧树脂喷涂适用管径为DN75～600mm，聚酯树脂喷涂适用管径为DN75～1600mm。

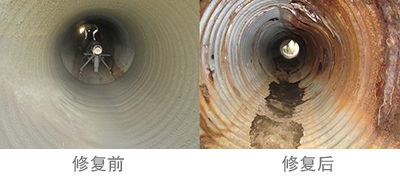

水泥砂浆法使用较多的是离心喷筑修复技术，将预先配制好的高性能复合砂浆泵送到管道中轴线上由压缩空气驱动的高速旋喷头上，浆料在离心力作用下均匀浇筑到管道内壁，同时旋喷头在牵引绞车的带动下沿管道匀速滑行，在管壁形成厚度均匀、连续致密的内衬层。离心修复技术不明显减少过流能力，抗渗、抗H2S气体腐蚀性好，适用于各类检查井及管径为DN300—3000mm的管道进行半结构性内衬修复，可在内衬中加入高强度钢丝网或绑扎钢筋网以改善力学性能。对于非圆形管道、箱涵及其它排水构筑物也可采用人工喷涂方式。

环氧树脂喷涂修复工艺采用环氧树脂涂料，利用内旋风技术，首先由大量空气加载着石英砂等磨料，在管内连续涡旋湍流运动条件下打磨管线内壁，起到除锈、除垢的效果；然后将环氧树脂涂料均匀地涂衬在管线内壁，在涂料固化后形成内衬保护层。旋风法主要适用于DN200 mm以下的铸铁或钢制管道，不受弯头、变径、阀门等异形管段影响，一次性工作长度为几十米至几千米；DN200以上一般采用机械除锈和离心喷涂技术。

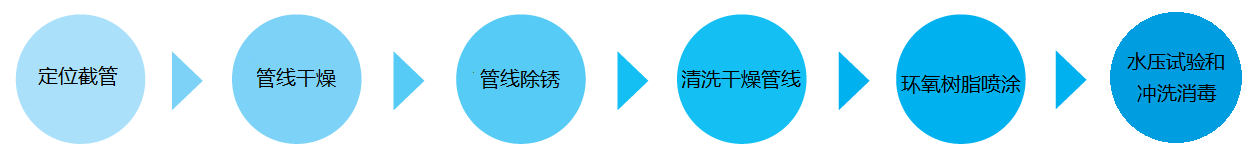

旋风法施工工序

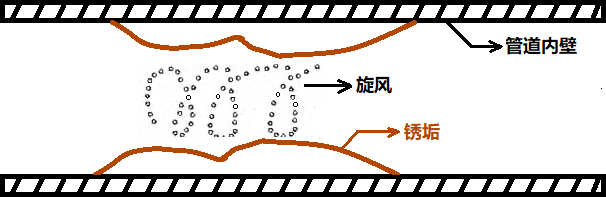

旋风法除锈示意图

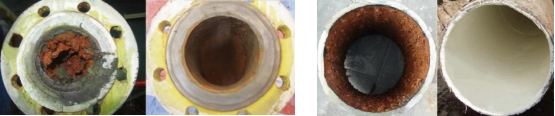

旋风法除锈和喷涂前后对比
